Photovoltaik-Montagesystem aus Stahl mit doppelter Involution vom Typ C
Photovoltaik-Montagesystem aus Stahl mit doppelter Involution vom Typ C

Photovoltaik-Montagesystem aus Stahl mit doppelter Involution vom Typ C

fragen
Vorherige Seite：Einsäulen-Photovoltaik-MontagesystemNächste：C-Typ-Photovoltaik-Montagesystem aus Stahl für Boden-Photovoltaik-Kraftwerke
Produkteinführung
DOPPELTE INVOLUTION · C-TYP-STAHL · PV-MONTAGE

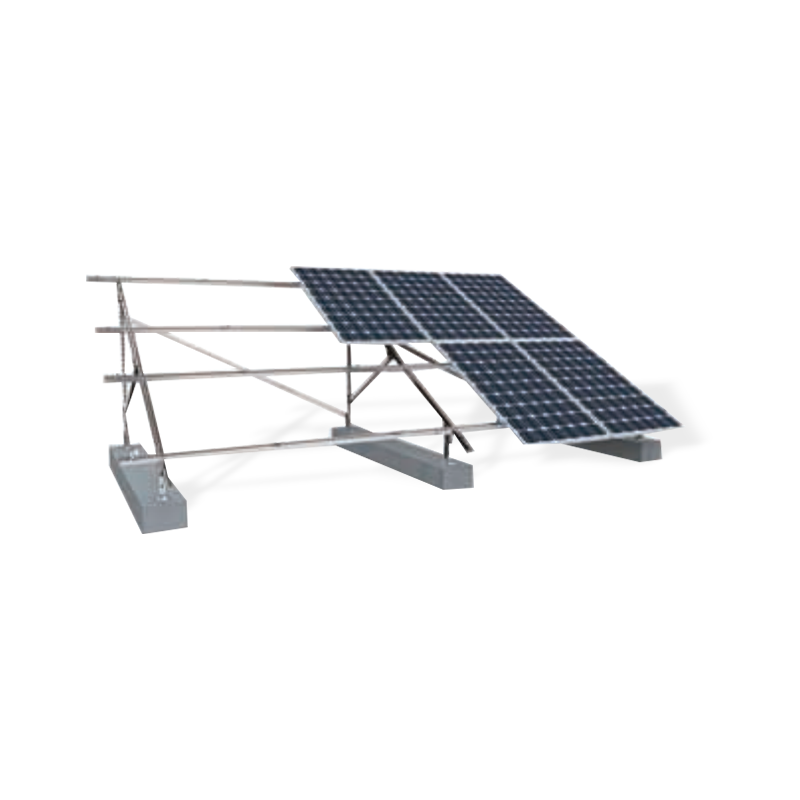

Photovoltaik-Montagesystem aus Stahl mit doppelter Involution vom Typ C
D Das Photovoltaik-Montagesystem aus C-Stahl mit doppelter Involution ist eine fortschrittliche Strukturlösung aus C-Profilstahl mit gerollten Kanten sowohl am oberen als auch am unteren Flansch – ein Design, das im Vergleich zu Standardprofilen mit C-Profil ein überlegenes Verhältnis von Festigkeit zu Gewicht bietet. Das aus hochfestem Q355B-Stahl mit feuerverzinkter Beschichtung (≥85 μm) gefertigte Doppelinvolutionsprofil verbessert die Biegefestigkeit und Torsionsstabilität und ermöglicht so größere Spannweiten und einen geringeren Materialverbrauch. Die gerollten Kanten verbessern zudem die Verbindungssicherheit, indem sie größere Auflageflächen an Schraubverbindungen bieten. Dieses System wurde für große PV-Freiflächenanlagen entwickelt, bei denen strukturelle Effizienz und Kostenoptimierung von entscheidender Bedeutung sind. Das System ist mit Modulneigungswinkeln von 10° bis 50° kompatibel, unterstützt Windlasten von bis zu 55 m/s und ist für eine Lebensdauer von 25 Jahren unter verschiedenen Umgebungsbedingungen ausgelegt.
KERNVORTEILE
Verbesserte strukturelle Effizienz
Doppelt gerollte Kanten erhöhen das Widerstandsmoment um 25–35 % im Vergleich zu Standard-C-Profiln und ermöglichen so größere Spannweiten mit weniger Stahl.
Überlegene Torsionsstabilität
Das Evolventenkantendesign verhindert ein Verdrehen unter asymmetrischen Lasten und sorgt so dafür, dass die Module auch bei starkem Wind ausgerichtet bleiben.
Feuerverzinkter Schutz
Die 85 μm starke Zinkbeschichtung bietet 25 Jahre Korrosionsschutz bei minimalem Wartungsaufwand.
Optimiertes Verbindungsdesign
Gerollte Kanten sorgen für größere Auflageflächen an Schraubverbindungen, reduzieren Spannungskonzentrationen und verbessern die Lastübertragung.
Reduzierung des Materialgewichts
Erreicht die gleiche Tragfähigkeit mit 15–20 % weniger Stahl im Vergleich zu herkömmlichen C-Profil-Systemen.
Schnellmontagesystem
Vorgestanzte Löcher und standardisierte Verbindungen ermöglichen eine schnelle Installation mit reduziertem Arbeitsaufwand.
Material Q355B-Stahl
Profile Kaiserschnitt mit doppelter Involution
Fertig HDG ≥85μm
Neigungswinkel 10° – 50°
Windlast ≤55m/s
Designleben 25 Jahre
PRODUKTSPEZIFIKATIONEN
Primärmaterial Q355B hochfester Stahl (Q235B optional)
Profiltyp Kaiserschnitt mit doppelter Involution with rolled upper and lower flanges
Abschnittsgrößenbereich 80x40x15x2,5mm · 100x50x20x3,0mm · 120x60x20x3,5mm (kundenspezifisch)
Oberflächenbeschaffenheit Feuerverzinkt gemäß ASTM A123 / ISO 1461, mindestens 85 μm
Neigungswinkel range 10° – 50° (fest) · Einstellbare Optionen verfügbar
Modulkompatibilität Standard-60-Zellen-, 72-Zellen-, 78-Zellen-Panels · Hoch- oder Querformat
Windlast capacity Bis zu 55 m/s (getestet nach EN 1991-1-4)
Schneelastkapazität Bis zu 1,8 kN/m² (180 kg/m²)
Spannenkapazität 3,0 m – 5,5 m (je nach Abschnitt und Belastung)
Fundamenttypen Erdschrauben, Rammpfähle, Betonfundamente
Designstandards IEC 62817, EN 1991, ASCE 7, GB 50017
Designleben
ANWENDUNGSSZENARIEN
Solarparks im Versorgungsmaßstab – Große bodenmontierte PV-Anlagen, die strukturelle Effizienz und Kostenoptimierung erfordern.
Industrielle PV-Projekte – Solaranlagen auf Brachflächen mit anspruchsvollen Lastanforderungen.
Agri-PV-Systeme – Erhöhte Konfigurationen, die landwirtschaftliche Aktivitäten unter Sonnenkollektoren ermöglichen.
Zonen mit starkem Wind – PV-Anlagen in Bereichen, die eine außergewöhnliche strukturelle Stabilität und Windbeständigkeit erfordern.
Zonen für erneuerbare Energien – Solarstromerzeugung in ausgewiesenen Entwicklungsgebieten für erneuerbare Energien.
HÄUFIG GESTELLTE FRAGEN
✦ Was ist der strukturelle Vorteil des Doppelinvolutionsdesigns?
Die doppelte Involution (gerollte Kanten an beiden Flanschen) erhöht das Trägheitsmoment und den Trägheitsradius des Abschnitts und sorgt für eine um 25–35 % höhere Biegefestigkeit als Standard-C-Profile mit demselben Gewicht. Dies ermöglicht größere Spannweiten zwischen den Stützen, wodurch die Anzahl der Fundamente und die Gesamtsystemkosten reduziert werden.
✦ Wie schneidet dieses System hinsichtlich des Materialverbrauchs im Vergleich zum Standard-Kaiserschnitt ab?
Das doppelte Involutionsprofil erreicht eine gleichwertige oder höhere Tragfähigkeit mit 15–20 % weniger Stahl im Vergleich zu Standard-C-Profil-Systemen. Diese Materialeffizienz führt zu geringeren Transportkosten, geringeren Fundamentanforderungen und Einsparungen bei den Gesamtprojektkosten.
✦ Ist das System sowohl mit der Modulausrichtung im Hoch- als auch im Querformat kompatibel?
Ja. Das System unterstützt sowohl Hoch- als auch Querformatkonfigurationen. Das modulare Schienen- und Klemmendesign ermöglicht eine flexible Modulanordnung zur Optimierung der Flächennutzung und des elektrischen Array-Designs.
✦ Welche maximale Spanne kann mit diesem System erreicht werden?
Die maximale Spannweite hängt von der Abschnittsgröße, den Lastbedingungen und den standortspezifischen Wind-/Schneelasten ab. Bei Standardkonfigurationen mit 100 x 50 x 20 x 3,0 mm Querschnitt und mäßiger Belastung sind Spannweiten von 4,0 bis 5,0 m erreichbar. Bei schwereren Lasten oder stärkeren Windzonen verringern Sie den Abstand oder vergrößern Sie die Abschnitte. Für jede Projektkonfiguration werden technische Lasttabellen bereitgestellt.
INSTALLATIONSRICHTLINIEN
Überprüfen Sie die Ausrichtung des Abschnitts während der Installation. Das doppelte Involutionsprofil verfügt über eine spezifische Ausrichtung oben und unten für eine optimale Lastverteilung.
Verwenden Sie verzinkte oder Edelstahl-Befestigungselemente mit geeigneten Drehmomentwerten, um ein Abreißen des Gewindes zu verhindern und die Integrität der Verbindung sicherzustellen.
Installieren Sie bei Konfigurationen mit großer Spannweite während des Baus provisorische Verstrebungen, um die Ausrichtung beizubehalten, bis alle Verbindungen gesichert sind.
LAGERUNG & WARTUNG
Lagern Sie Stahlkomponenten auf ebenen, erhöhten Regalen mit ausreichender Belüftung, um Feuchtigkeitsansammlungen und die Bildung von Weißrost zu verhindern.
Überprüfen Sie die verzinkte Beschichtung auf Transport- und Handhabungsschäden. Tragen Sie vor der Installation zinkhaltigen Ausbesserungslack auf freiliegenden Stahl auf.
Für eine langfristige Systemleistung wird eine jährliche Überprüfung der Schraubverbindungen und der Fundamentintegrität empfohlen.
Doppelinvolutions-PV-System vom Typ C · Q355B · HDG 85 μm · 10–50° Neigung · 55 m/s Wind · 25 Jahre Lebensdauer
Physikalische Eigenschaften
Typ Photovoltaik-Stents
Material Material Kohlenstoffstahl
Oberflächenveredelung/-behandlung

Vorverzinkt 8 µm/Elektroverzinkung (≥12 µm)

Feuerverzinkt (＞60um)

Mit Kunststoff kastriert (>60 um)

Pulverbeschichtung

Dimensionsbereich

anpassbar ist verfügbar

Breite Anpassbar ist verfügbar
Höhe der Seitenschiene
Länge
Dicke/Drahtdurchmesser
Max. Arbeitslast
Zubehör/verwandte Produkte
Produktmerkmale

1. Starke Anpassungsfähigkeit

2. Einfache Installation

3. Hohe strukturelle Festigkeit

Farbe

Auslegungswinddruck: 0,55 kN/㎡

Auslegungsschneedruck: 0,5 kN/㎡

Lebensdauer: 30 Jahre

Umweltanforderungen
Bewerbung Fischteiche oder Gelände aller Art
