Photovoltaik-Montagesystem für Schuppen
Photovoltaik-Montagesystem für Schuppen

Photovoltaik-Montagesystem für Schuppen

fragen
Vorherige Seite：Horizontale Einzelachse -Tracking -UnterstützungNächste：Boden -Photovoltaikmontagesystem
Produkteinführung
LANDWIRTSCHAFT · BODENMONTAGE · OFFENE STRUKTUR

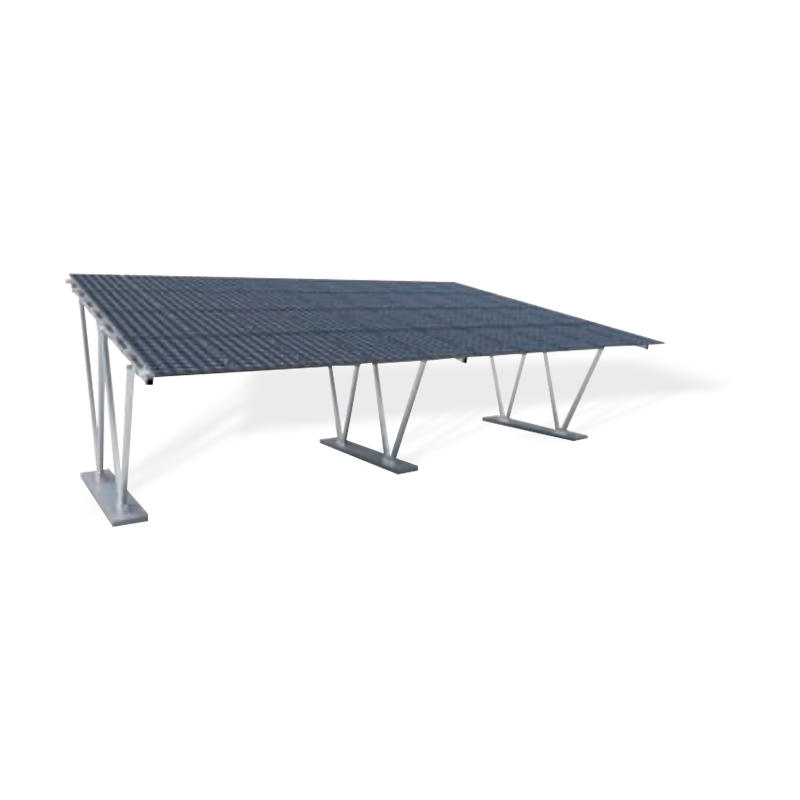

Photovoltaik-Montagesystem für Schuppen
T er Photovoltaik-Montagesystem für Schuppen ist eine Bodenmontagelösung mit offener Struktur, die speziell für landwirtschaftliche Photovoltaikanwendungen (Agrivoltaik) und große Versorgungsprojekte entwickelt wurde, bei denen eine erhöhte Modulplatzierung eine doppelte Landnutzung ermöglicht. Dieses aus feuerverzinktem Stahl oder eloxiertem Aluminium gefertigte System zeichnet sich durch eine großzügige Bauweise aus, die es ermöglicht, landwirtschaftliche Maschinen, Vieh oder Nutzpflanzen unter der Solaranlage zu betreiben. Das modulare Gerüst nutzt vormontierte Komponenten und verstellbare Pfahlgründungen, um sich an unterschiedliche Geländebedingungen anzupassen und einen schnellen Einsatz zu gewährleisten und gleichzeitig die strukturelle Stabilität unter Wind- und Schneelasten aufrechtzuerhalten. Seine erhöhte Konfiguration fördert die natürliche Belüftung und reduziert Verschmutzungsverluste, was zu einer konstanten Energieausbeute über die gesamte Betriebslebensdauer des Systems beiträgt.
KERNVORTEILE
Doppelte Landnutzung
Die erhöhte Struktur ermöglicht den gleichzeitigen Anbau von Pflanzen, die Beweidung von Vieh oder den Durchgang von Geräten unter den Paneelen und maximiert so die Landproduktivität pro Hektar.
Design mit hohem Spielraum
Die standardmäßige Bodenfreiheit von 2,5 bis 4,5 Metern bietet uneingeschränkten Platz für Traktoren, Erntemaschinen und andere landwirtschaftliche Maschinen.
Natürliche Belüftung
Die offene Unterkonstruktion fördert die Luftzirkulation um die Module herum, senkt die Betriebstemperaturen und verbessert die Effizienz der Photovoltaik-Umwandlung.
Schnelle Bereitstellung
Vorgefertigte Komponenten und standardisierte Pfahlgründungen ermöglichen eine schnelle Installation mit minimalem Schweißen oder Schneiden vor Ort.
Shed photovoltaic mounting system
Material HDG-Stahl / AL6005-T5 eloxiert
Freigabe 2,5m – 4,5m
Windlast ≤55 m/s
Schneelast ≤1,5 kN/m²
Neigungsbereich 5° – 35°
PRODUKTSPEZIFIKATIONEN
Primärmaterial Feuerverzinkter Stahl (Q355B, ≥85 μm Beschichtung) oder eloxiertes Aluminium AL6005-T5
Fundamenttyp Rammpfähle, Schraubpfähle oder Betonballast
Array-Höhe (bis Panel-Unterseite) 2,5m – 4,5m (customizable based on machinery clearance)
Neigungswinkel Fest 5° – 35° (einstellbare Optionen verfügbar)
Modulorientierung Hoch- oder Querformat; kompatibel mit Standard-60/72-Zellen-Panels
Designleben
Compliance IEC 62817, EN 1991, AS/NZS 1170
ANWENDUNGSSZENARIEN
Agri-PV-Farmen – Gleichzeitige Pflanzenproduktion und Solarenergieerzeugung auf derselben Landparzelle.
Viehweideflächen – Schaf- oder Rinderweide mit darüberliegenden Solarpaneelen, die Schatten spenden.
Integration von Obst- und Weingärten – Erhöhte Montage über Spalierkulturen ohne Beeinträchtigung durch Verschattung.
PV-Anlagen im Versorgungsmaßstab – Konstruktionen mit großer Durchfahrtshöhe für Wartungszugang und Vegetationsmanagement.
Gemeinschaftssolargärten – Offene Strukturen, die den öffentlichen Zugang und Bildungsaktivitäten unter Solarpaneelen ermöglichen.
Brachland und neu gewonnenes Land – Durch die erhöhte Montage werden Bodenverschmutzungsprobleme vermieden.
HÄUFIG GESTELLTE FRAGEN
Wie groß ist der erforderliche Mindestabstand für Standard-Landmaschinen?
Das System bietet einen einstellbaren Abstand von 2,5 m bis 4,5 m. Für Traktoren und Mähdrescher wird eine Mindesthöhe von 3,5 m empfohlen. Für kleinere Geräte wie Mäher oder Sprühgeräte ist in der Regel ein Abstand von 2,8 m ausreichend. Standortspezifische Maschinenabmessungen sollten während der Entwurfsphase überprüft werden.
Beeinträchtigt die erhöhte Struktur die Leistung des Solarmoduls?
Die offene Unterkonstruktion fördert die Luftzirkulation, die die Paneele kühlt, und steigert potenziell die Effizienz um 3–5 % im Vergleich zur bodennahen Montage in heißen Klimazonen. Allerdings kann die Windexposition durch die Höhenlage leicht erhöht sein; Das System ist so konstruiert, dass es bei richtiger Fundamentkonstruktion Windgeschwindigkeiten von bis zu 55 m/s standhält.
Kann das System auf abschüssigem Gelände installiert werden?
Ja. Das Schuppenmontagesystem passt sich dank einstellbarer Pfahlhöhen und Gelenkverbindungen einer Neigung von bis zu 15 Grad (Nord-Süd) bzw. 10 Grad (Ost-West) an. Für steileres Gelände ist kundenspezifischer Fundamentbau möglich.
Wie geht das System mit Schneelasten in kälteren Klimazonen um?
Die Konstruktion hält Schneelasten bis zu 1,5 kN/m² (ca. 150 kg/m²) stand. Die offene Gitterstruktur ermöglicht eine natürliche Schneeablösung und reduziert so die Ansammlung von Schnee. Für Regionen mit starkem Schneefall empfehlen sich optionale Anti-Schnee-Halterungen oder steilere Neigungswinkel.
ÜBERLEGUNGEN ZUR INSTALLATION
Führen Sie eine geotechnische Untersuchung durch, um Pfahltiefe und -typ basierend auf der Tragfähigkeit des Bodens und der Tiefe der Frostlinie zu bestimmen.
Erkundigen Sie sich bei den Betreibern der landwirtschaftlichen Betriebe über die Anforderungen an den Maschinenabstand, bevor Sie die Spezifikationen für die Säulenhöhe festlegen.
Planen Sie die Kabelführung, um Störungen des landwirtschaftlichen Betriebs zu vermeiden. Verwenden Sie erdverlegte Leitungen oder erhöhte Kabelrinnen.
WARTUNGSRICHTLINIEN
Überprüfen Sie Pfahlgründungen jährlich auf Anzeichen von Setzungen oder Korrosion, insbesondere bei Bodenbedingungen mit hoher Feuchtigkeit.
Reinigen Sie die Plattenoberflächen während der Trockenzeit, um Verschmutzungsverluste zu vermeiden. Die erhöhte Höhe ermöglicht den Zugang über mobile Aufzüge oder Drohnen.
Überprüfen Sie das Drehmoment der Schrauben an den Verbindungen nach dem ersten saisonalen Temperaturzyklus und danach alle 24 Monate.
Photovoltaik-Montagesystem für Schuppen · HDG steel / AL6005-T5 · 2.5-4.5m clearance · Agrivoltaic ready · 25-year design life
Physikalische Eigenschaften
Typ Photovoltaik-Stents
Material Material Aluminiumlegierung
Oberflächenveredelung/-behandlung

/

Dimensionsbereich

anpassbar ist verfügbar

Breite Anpassbar ist verfügbar
Höhe der Seitenschiene
Länge
Dicke/Drahtdurchmesser
Max. Arbeitslast
Zubehör/verwandte Produkte
Produktmerkmale

1. Mehrere Funktionen

2. Einfache Installation

3. Schöne Form

Farbe

Auslegungswinddruck: 0,55 kN/㎡

Auslegungsschneedruck: 0,5 kN/㎡

Lebensdauer: 30 Jahre

Umweltanforderungen
Bewerbung Parkplatz
