Montagesystem für farbige Stahlfliesen
Montagesystem für farbige Stahlfliesen
Produkteinführung

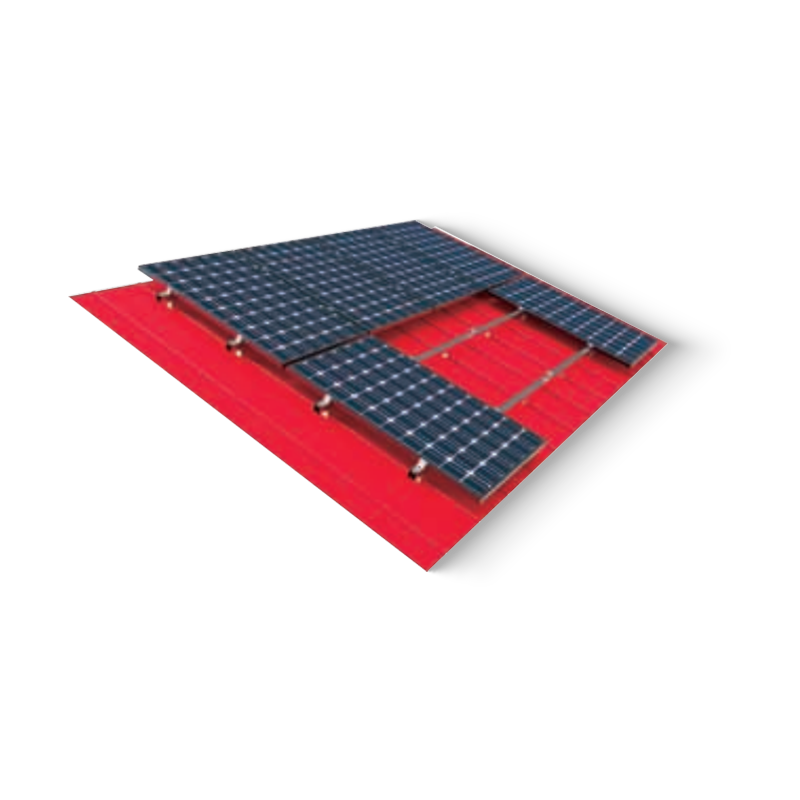

Das Photovoltaik-Montagesystem aus farbigen Stahlziegeln eignet sich hauptsächlich für verteilte Dachkraftwerke mit farbigen Stahldachziegeln. Dieses System verwendet Aluminium als Hauptmaterial. Es ist leicht und belastet das Dach nur wenig.

Durchdringungsfrei · Industriedach · Trapez-/Stehfalz
Montagesystem für farbige Stahlfliesen
Die Montagesystem für farbige Stahlfliesen ist eine spezielle Strukturlösung für die Installation von Photovoltaikmodulen auf Industrie- und Gewerbedächern aus profilierten Stahlblechen. Dieses System nutzt kundenspezifische Klemmen und Schienenkonfigurationen, die direkt mit den Rippen der farbigen Stahlziegel verbunden sind, wodurch Dachdurchdringungen entfallen oder minimiert werden. Die Montagebaugruppe besteht hauptsächlich aus Verbindungselementen aus extrudierter Aluminiumlegierung (AL6005-T5) und Edelstahl (SUS304) und bietet eine mechanische Verbindung, die den Anforderungen an Wärmeausdehnung und Windlast Rechnung trägt. Seine modulare Architektur unterstützt sowohl die Modulausrichtung im Hoch- als auch im Querformat und passt sich verschiedenen Rippengeometrien an, einschließlich Trapez-, Well- und Stehfalzprofilen.
01
Strukturelle Integrität
Verwendet durchdringungsfreie Stehfalzklemmen oder EPDM-versiegelte Trapezhalterungen, um die Wasserdichtigkeit der vorhandenen Dachkonstruktion aufrechtzuerhalten.
02
Materialbeständigkeit
Eloxiertes Aluminium bietet Beständigkeit gegen atmosphärische Korrosion und industrielle Chemikalieneinwirkung und verlängert die Lebensdauer der Solaranlage.
03
Lastverteilung
Entwickelt, um statische und dynamische PV-Modullasten auf primäre Dachpfetten zu verteilen und so eine lokale Verformung von Stahlziegeln zu verhindern.
04
Installationsgeschwindigkeit
Vormontierte Komponenten und spezielle Schienenmuttern reduzieren die Arbeitszeit vor Ort und die mechanische Komplexität.
Grundmaterial Eloxiertes Aluminium AL6005-T5
Befestigungsmaterial Edelstahl SUS304
Dachtypen Trapezförmig / gewellt / Stehfalz
Windlast Bis zu 60 m/s
Schneelast Bis zu 1,4 kN/m²
Neigungswinkel Parallele oder 5° – 15° Verstellung
Produkteigenschaften
Technischer Parameter Spezifikationsdetail
Grundmaterial Eloxiertes Aluminium AL6005-T5
Befestigungsmaterial Edelstahl SUS304
Anwendbarer Dachtyp Trapezförmig, gewellt, Stehfalz
Windlastkapazität Bis zu 60 m/s
Schneelastkapazität Bis zu 1,4 kN/m²
Neigungswinkel Parallel zum Dach oder 5° - 15° Ausrichtung
Primäre Anwendungsszenarien
Industrielle Lagerhaltung – Großflächige PV-Dachanlagen auf Logistikzentren und Produktionsanlagen mit profilierten Stahlblechen.
Landwirtschaftliche Anlagen – Solarintegration in Viehställen und Getreidelagereinheiten mit Stahlkonstruktion.
Gewerbliche Einzelhandelszentren – Nachrüstung bestehender Einkaufskomplexe mit Metalldach für die Erzeugung erneuerbarer Energien.
Inspektion vor der Installation
  • Substratüberprüfung: Bestätigen Sie die Dicke und Materialqualität der farbigen Stahlfliese, um eine ausreichende Auszugsfestigkeit für selbstschneidende Schrauben oder Klemmreibung sicherzustellen.
  • Standort der Pfette: Identifizieren und markieren Sie die genaue Position der Unterdachpfetten, um sicherzustellen, dass alle strukturellen Befestigungselemente im tragenden Rahmen verankert sind.
Betriebsrichtlinien
  • Anwendung des Dichtmittels: Bei Systemen, die eine Dachdurchdringung erfordern, müssen hochwertige EPDM-Dichtungen oder Butylkautschukband verwendet werden, um das Eindringen von Feuchtigkeit zu verhindern.
  • Drehmomentangaben: Alle Edelstahlschrauben müssen mit technischen Drehmomentwerten (normalerweise 15–20 N·m) angezogen werden, um ein Lösen bei zyklischen Windvibrationen zu verhindern.
  • Lagerbedingungen: Komponenten in trockener, belüfteter Umgebung lagern; Vermeiden Sie direkten Kontakt mit Zement oder säurehaltigen Materialien, um galvanische Korrosion vor der Installation zu verhindern.
Physikalische Eigenschaften
Typ Photovoltaik-Stents
Material Material Aluminiumlegierung
Oberflächenveredelung/-behandlung

/

Dimensionsbereich

anpassbar ist verfügbar

Breite Anpassbar ist verfügbar
Höhe der Seitenschiene
Länge
Dicke/Drahtdurchmesser
Max. Arbeitslast
Zubehör/verwandte Produkte
Produktmerkmale

1. Geringes Gewicht

2. Einfache Installation

3. Hohe Kostenleistung

Farbe

Auslegungswinddruck: 0,55 kN/㎡

Auslegungsschneedruck: 0,5 kN/㎡

Lebensdauer: 30 Jahre

Umweltanforderungen
Bewerbung Farbe steel tile roof
